一、概述

TST5935W無線應變測試分析系統，適用于測點分散、布線困難或復雜的測試現場、橋梁動靜載測試，采用WiFi無線數據傳輸，最大程度保證了施工人員的安全。

二、系統特點

2.1內置工具式應變傳感器、數據采集、無線傳輸于一體；

2.2 WiFi無線數據傳輸，通訊距離可達200米（可視距離）；

2.3每臺計算機最多可控制16臺數據采集器；

2.4靜態最高采樣頻率2Hz；動態最高采樣頻率200Hz；

2.5智能管理鋰電池組供電，可連續工作10小時以上；

2.6 內置高速緩存，保證數據采集的可靠性與穩定性；

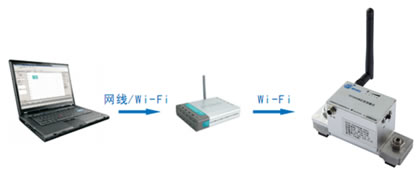

三、系統框圖

    計算機利用網線或Wi-Fi無線與無線AP連接，再由無線AP通過Wi-Fi無線傳輸技術連接儀器。

四、技術指標

4.1通道數：?jiǎn)瓮ǖ溃?/span>

4.2頻率范圍：DC～78Hz；

4.3滿度值：1000με；

4.4采樣速率：2Hz、5Hz、10Hz、20Hz、50Hz、100Hz、200Hz；

4.5 A/D轉換器：24位；

4.6系統準確度：0.5級（不大于0.5％）；

4.7無線通訊距離：在視距情況下，可靠傳輸距離大于200m；（如用戶需更遠的傳輸距離，采用標準無線網絡中繼設備，可不受以上距離限制）；

4.8 標距：76mm；

4.9內置鋰電池：最大充電直流電壓為8.7V，最大充電電流為1A；

4.10工作時間：采集模塊在充滿電的情況下，工作時間10小時；

4.11采集模塊尺寸：121mm*62mm*37mm；

4.12采集器模塊重量：0.38kg。

五、使用環境

適用于GB/T6587-2012-Ⅱ組條件

5.1 溫度：

（1）貯存條件：-40℃~60℃

（2）極限條件：-10℃~50℃

（3）工作范圍：0℃~40℃

5.2 濕度：

（1）工作范圍：40℃（20~90）%RH

（2）貯存條件：50℃  90%RH24h

5.3 振動（非工作狀態）：

（1）頻率循環范圍：5Hz~55Hz~5Hz

（2）驅動振幅（峰值）：0.19mm

（3）掃頻速率：小于或等于1倍頻程/min

（4）在共振點上保持時間：10min

（5）振動方向：x、y、z；
