1、概述

TZT3821E是一款無線靜態信號測試分析系統，廣泛應用于機械制造、土木工程、橋梁建設、航空航天、國防工業、交通運輸?shù)阮I(lǐng)域。每臺采集箱內置智能鋰電池組、ZigBee無線通訊模塊、放大器、A/D轉換器等，通過無線通訊控制器進行數據接收，最大限度保護測試人員的人身安全。

2、應用范圍

2.1  在布線困難的場合，完成全橋、半橋、1/4橋（120Ω兩線制公共補償、三線制自補償）狀態的靜態應力應變測量和分析；

2.2  配合各種橋式傳感器，可實現壓力、力、荷重、位移等物理量的測量和分析；

2.3  與熱電偶配合，軟件自動查詢熱電偶分度號，對溫度進行測量；

2.4  支持4-20mA電流輸入；

2.5  對輸出電壓小于2500mV的電壓信號進行巡回檢測；

2.6  配接LVDT位移傳感器，實現高精度位移測量，12V或24V供電，默認12V，相互隔離。

3、特點

3.1  體積小巧，方便攜帶；

3.2  安裝方便，可使用強磁吸盤安裝，免除繁瑣的現場布線；

3.3  采用進口高性能固態繼電器，通過特殊的電路設計，消除了開關切換時，接觸電勢的變化對測量結果造成的影響；

3.4  先進的隔離技術和合理的接地，使系統具有極強的抗干擾能力，適用于各種工程現場的檢測；

3.5  ZigBee和以太網兩種通訊方式。

1)      采用ZigBee無線通訊技術，在視距情況下，模塊間最大通訊距離可達600米；

2)      采用以太網通訊，最大通訊距離可達100米，通過中繼，傳輸距離更遠；

3.6 獨立化模塊設計，每個數據采集模塊可測量8個測點，每臺計算機可控制1024個測點；

3.7 與計算機通訊采用ZigBee控制器或以太網，控制器采用USB供電，方便現場使用；

3.8 采樣頻率：最高20Hz；

3.9多種橋路方式切換：通過軟件設置全橋、半橋、1/4橋（120Ω三線制自補償、兩線制公共補償）的狀態，使用方便靈活，操作簡單；

3.10 內置鋰電池，支持儀器長時間連續工作。

4、系統連接圖

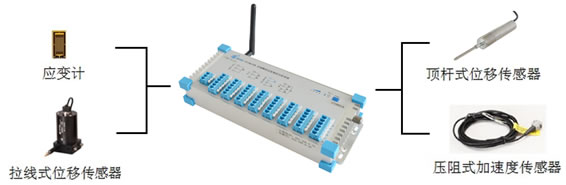

4.1儀器和傳感器連接，如圖1所示：

圖1 儀器與傳感器連接

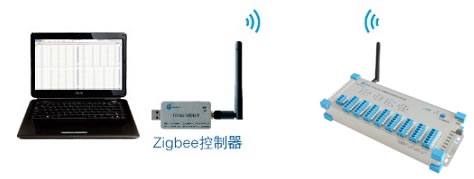

4.2單模塊連接，如圖2所示：

圖2 單模塊與計算機連接

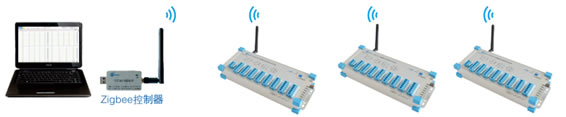

4.3多模塊連接，如圖3所示：

圖3 多模塊與計算機連接

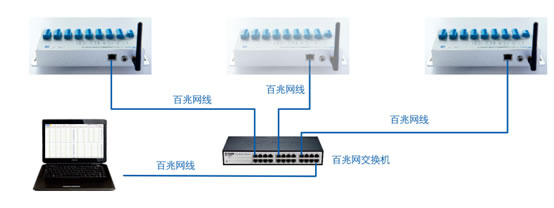

 4.3多模塊連接(百兆網)，如圖4所示：

圖4 多模塊與計算機連接

5、技術參數

5.1 測量點數：每個采集模塊有8個測點，單臺計算機最多1024個測點；

5.2 適用應變計電阻值：

1)      1/4橋（120Ω兩線制公共補償）、半橋、全橋：60Ω～20000Ω任意設定；

2)      1/4橋（120Ω三線制自補償）：120Ω或350Ω（訂貨時確定一種）；

5.3 最高采樣速率：20Hz；

5.4 應變計靈敏度系數：1.0～3.0自動修正；

5.5 供橋電壓（DC）：2V；

5.6 橋路類型：1/4橋（120Ω三線制自補償、兩線制公共補償）、半橋、全橋；

5.7 測量應變范圍：±20000με；

5.8 測量電壓范圍：2500mV；

5.9 最小分辨率：0.5με；

5.10 系統示值誤差：不大于0.5％±3με；

5.11 零漂：2με/4h；

5.12 自動平衡范圍：±15000με（應變計阻值的±1.5%）；

5.13 長導線電阻修正范圍：0.0～100Ω；

5.14 無線通訊：ZigBee無線網絡通訊實現無線靜態應變測量。在視距情況下，模塊間通訊距離最遠可達600m；

5.15 最長工作時間：8小時以上；

5.16 外形尺寸：

1)      應變采集模塊：216mm（長）×90mm（寬）×34mm（高）；

2)      無線通訊控制器：65mm（長）×30mm（寬）×16mm（高）；

5.17 儀器自重：

1)      應變采集模塊：約0.8kg；

2)      通訊控制器：約0.1kg。

 6、使用環境

使用環境適用于GB6587-2012-Ⅱ組條件。

6.1溫度：

1)      貯存條件：-40℃～60℃；

2)      極限條件：-10～50℃；

3)      工作范圍：0～40℃。

6.2濕度：

1)      工作范圍：40℃（20～90）%RH；

2)      貯存條件：50℃  90%RH24h。

6.3振動（非工作狀態）：

1)      頻率循環范圍：5～55～5Hz；

2)      驅動振幅（峰值）：0.19mm；

3)      掃頻速率：小于或等于1倍頻程/min；

4)      在共振點上保持時間：10min；

5)      振動方向：x、y、z。
