1、概述

TST3830動靜態信號測試分析系統，最高采樣頻率100Hz，廣泛應用于疲勞試驗、偽動力試驗，能捕捉材料由彈性區域進入塑性區域整個過程的緩變信號。除采集應力應變信號外，還可采集電壓、位移、溫度等物理量。該產品適合在各種現場進行測量試驗，被國內眾多的高校和知名研究檢測機構廣泛采用。

2、應用范圍

2.1跟據測量方案，完成全橋、半橋、1/4橋（120Ω/350Ω三線制自補償）狀態的準動態應力應變的同步采樣檢測；

2.2配合各種橋式傳感器，實現壓力、力、荷重、位移等物理量的同步采樣檢測；

2.3接入熱電偶傳感器進行溫度測量；

2.4對小于5V的電壓信號進行巡回檢測，分辨率可達5μV；

3、特點

3.1 按需組合采集模塊，既可組成分布式測量系統，也可構建機架式大型測試系統；

3.2 控制器與采集模塊采用RS485總線傳輸數據，控制器與計算機采用網口通訊，實時進行采樣、傳送、存盤、顯示；

3.3 最高采樣率100Hz，滿足應變、電壓、溫度、位移等緩變信號測量；

3.4 支持外接直流電源供電，方便現場使用；

3.5 具有導線電阻測量和自動修正功能；

3.6 多種橋路方式程控切換：通過軟件程控設置全橋、半橋、1/4橋（120Ω/350Ω三線制自補償）的狀態，使用方便靈活，操作簡單；

3.7 橋路自檢功能：能夠準確判斷橋路的短路、開路等故障，方便實驗現場狀態檢查和故障排除；

4、系統連接圖

4.1 TST3830與部分傳感器的連接，如圖1所示：

圖1 儀器與傳感器連接

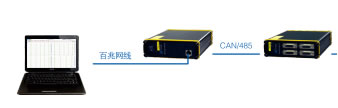

4.2單臺連接，如圖2所示：

圖2 單臺與計算機連接

4.3多臺組網連接：

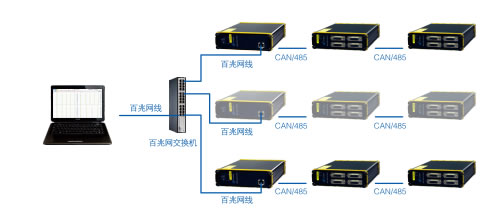

一個電源模塊可以控制8個采集模塊，一臺計算機可以控制多個電源模塊，通過網絡技術，可以達到無限通道擴展。如圖3所示：

圖3 多臺并行工作

5、技術參數

5.1 測量點數：

（1）每個采集模塊可測16個通道；

（2）每個電源/控制器最多可控制8個采集模塊（即128個通道）；

5.2 采樣速率（連續采樣）：1、2、5、10、20、50、100（Hz）/通道；

5.3 模數轉換器：24位A/D轉換器；

5.4 適用應變計電阻值：

（1）1/4橋電阻范圍：120Ω或350Ω（訂貨時確定一種）；

（2）半橋、全橋電阻范圍：60Ω～20000Ω任意設定；

5.5 應變計靈敏度系數：1.0～3.0自動修正；

5.6 供橋電壓（DC）：2V、5V、10V分檔切換；

5.7 應變測量：滿度值±50000με、±5000με；最小分辨率0.5με

5.8 電壓測量：滿度值±5000mV；±500mV、±50mV；最小分辨率5μV

5.9 系統示值誤差：不大于0.5％±3με；

5.10 零漂：不大于3με/4h；

5.11 抗混濾波：截止頻率為采樣頻率的1/2.56倍，阻帶衰減大于-100dB/oct；

5.12 自動平衡范圍：滿度值的75%；

5.13 長導線電阻修正范圍：0～100Ω；

5.14采樣形式：多通道并行同步采樣；

5.15 通訊方式：采集模塊與電源/控制器采用RS485總線通訊，電源/控制器與計算機采用以太網通訊；

5.17 電源：

（a）電源/控制器電源：

（1）交流電源輸入：AC110V～240V，功率120W；

（2）直流電源輸入：DC24V，電源電流與連接采集模塊的個數有關；

（b）數據采集模塊電源：

（1）供電方式：直接由電源/控制器供電或外接直流電源；

（2）供電范圍：DC10～36V；

（3）最大功率：約15W；

5.18 電源/控制器與采集模塊尺寸：230mm（長）×153mm（寬）×47mm（高）。

6、使用環境

?

6.1 溫度：

（1）貯存條件：-40℃～60℃；

（2）極限條件：-10℃～50℃；

（3）工作范圍：0℃～40℃；

6.2 濕度：

（1）工作范圍：40℃（20～90）%RH；

（2）貯存條件：50℃  90%RH24h；

6.3 振動（非工作狀態）：

（1）頻率循環范圍：5 Hz～55 Hz～5Hz；

（2）驅動振幅（峰值）：0.19mm；

（3）掃頻速率：小于或等于1倍頻程/min；

（4）在共振點上保持時間：10min；

（5）振動方向：x、y、z。
