1、概述

TZT5923無線扭矩測試系統，專門用于旋轉軸的扭矩和軸功率等物理量的測量。測試系統采用WiFi無線通訊技術，可實時完成對旋轉軸扭矩、軸功率信號的適調、采集并將數據無線傳送至計算機實時存儲和顯示。

2、應用范圍

2.1 用于旋轉軸的扭矩測量；

2.2 用于旋轉軸的軸功率測量（通過實時測量旋轉軸的轉速，與測得的扭矩得到軸功率）；

2.3 用于狹小空間或有線傳輸不便等場合的應變應力測量；

2.4 可連接橋式傳感器測量。

3、特點

3.1 體積小巧，超低功耗，攜帶方便；

3.2 采用WiFi無線傳輸技術，安裝方便，無需繁瑣的現場布線；

3.3 分體設計，電源模塊與采集模塊分離，對稱安裝，測量時不會影響軸系的平衡；

3.4 每臺計算機可控制16個單通道采集模塊和1個獨立的轉速通道同時工作；

3.5 采集系統直接與計算機的無線網絡接口通訊，實現長時間實時、無間斷記錄多通道信號；

3.6 內置120Ω標準電阻，用戶可方便完成全橋、半橋的橋路連接；

3.7 鋰電池組供電，保證儀器連續工作時間8小時以上；

3.8 扭矩值實時顯示，通過測量旋轉軸的轉速，還可實時顯示軸功率值。

4、系統連接圖

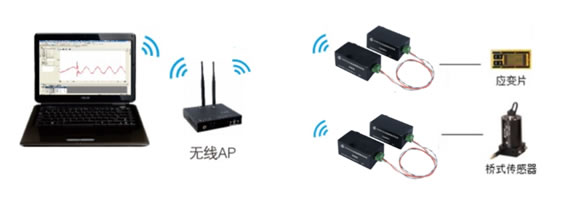

系統連接圖

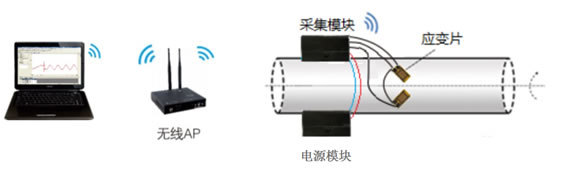

扭矩測量連接圖

5、技術參數

5.1   應變模塊

5.1.1         供橋電壓：2V（DC）；

5.1.2         采樣速率：5KHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz分檔切換；

5.1.3         滿度值：±20000με；

5.1.4         A/D分辨率：24位；

5.1.5         系統不確定度：不大于0.5％red±3με；

5.1.6         橋路方式：全橋、半橋；

5.1.7         適用應變計電阻值：60Ω～20000Ω任意設定；

5.1.8         零漂：3με/4h（輸入端短路，在最小滿度值下，恒溫）；

5.1.9         抗混濾波器

5.1.9.1 截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時設定；

5.1.9.2 阻帶衰減：約-120dB/oct；

5.1.9.3 平坦度（分析頻率范圍內）：≤±0.1dB；

5.1.10       通訊接口：WIFI無線通訊；

5.1.11       無線通訊距離：通訊距離20m（具體視網絡狀況而定）；

5.1.12       供電電源（DC）：9V；

5.1.13       采集模塊尺寸：68mm（長）×34mm（寬）×22mm（高）

5.2   電源模塊鋰電池：

5.2.1         標稱值為7.4V，1800mA；

5.2.2         采集模塊工作時間不小于8小時；

5.2.3         電池模塊尺寸：68mm（長）×34mm（寬）×22mm（高）；

5.2.4         重量：108克（采集模塊+電池模塊）

5.3  轉速測量模塊技術指標：（選件）

5.3.1         測量通道數：1個通道；

5.3.2         測量范圍：30～30000轉/分；

5.3.3         測量精度：小于0.05%±1轉；

5.3.4         轉軸比：0.01～100；

5.3.5         輸入信號范圍：TTL、COMS脈沖序列；

5.3.6         通訊接口：USB通訊；

5.3.7         供電電源：計算機USB口供電（DC5V）。

6、使用環境

適用于GB6587-2012-Ⅱ組條件

6.1 溫度：

6.1.1 貯存條件：-40~60℃

6.1.2 極限條件：-10~50℃

6.1.3 工作范圍：0~40℃

6.2 濕度：

6.2.1 工作范圍：40℃（20~90）%RH

6.2.2 貯存條件：50℃  90%RH24h

6.3 振動（非工作狀態）：

6.3.1 頻率循環范圍：5Hz~55Hz~5Hz

6.3.2 驅動振幅（峰值）：0.19mm

6.3.3 掃頻速率：小于或等于1倍頻程/min

6.3.4 在共振點上保持時間：10min

6.3.5 振動方向：x、y、z
