1、概述

TZT3822EN是一款液晶屏靜態應變測試儀，每臺包括10或20個測量通道，每個測量通道都可以測力、位移或應變。測量時，通過4.3英寸液晶屏或電腦軟件實現采樣控制和數據的分析等功能。系統可廣泛用于各大高校、各行業研究院所、工程檢測現場和產品研發過程的靜態結構性能測試。

2、應用范圍

2.1 可完成全橋、半橋、1／4橋（120Ω三線制）和1/4橋（兩線制公共補償）狀態的應力應變的測試和分析；

2.2 配合各種橋式傳感器，實現力、荷重、位移等物理量的測量。

3、特點

3.1 實現多通道并行長時間連續采樣；

3.2 高度集成：模塊化設計的硬件，每個模塊20通道機箱形式；

3.3 每臺計算機可控制多臺采集儀進行采樣，滿足多通道、高精度的測量需求；

3.4 運行于Win2000/XP/7/8操作系統，用戶界面友好、操作簡便靈活；

3.5 計算機通過百兆網與儀器通訊，對采集器進行參數設置（量程、傳感器靈敏度等）、清零、采樣、停止等操作，并實時傳送采樣數據；

3.6儀器內置32G存儲空間，完善的文件管理系統，測試完成后，回收測試數據，自動一鍵生成報告，并可直接導入WORD軟件，實現無紙化辦公。

4、系統連接圖

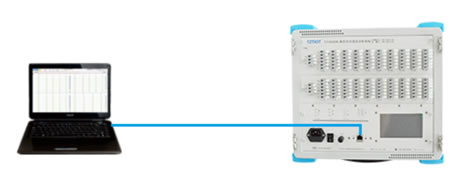

圖4.1 單臺儀器與計算機相連

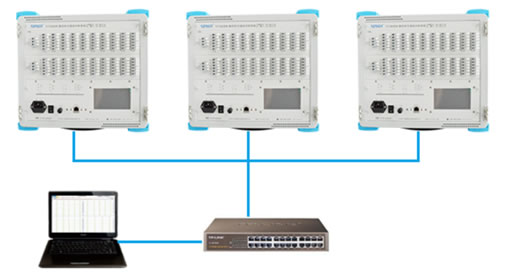

圖4.2多臺儀器與計算機通過交換機相連

5、技術指標

5.1 測量點數：10/20測點（可測力或應變）；

5.2 采樣速率（連續采樣）： 1Hz/通道；

5.3 模數轉換器：24位Σ-ΔA/D轉換器；

5.4支持橋路連接方式：全橋、半橋、1／4橋（120Ω三線制）和1/4橋（兩線制公共補償）；

5.5適用應變片電阻值：

（1）1/4橋（三線制自補償）電阻范圍：120Ω或350Ω（訂貨時確定一種）；

（2）1/4橋（兩線制公共補償）、半橋、全橋電阻范圍：60Ω～20000Ω任意設定；

5.6 應變片靈敏度系數：1.0～3.0自動修正；

5.7 供橋電壓：

（1）輸出電壓范圍（DC）：2V；

（2）精度：不大于0.1％；

（3）穩定度：不大于0.05％/小時；

（4）最大輸出電流：70mA；

5.8 測量應變范圍：±20000με；

5.9 最高分辨率：1με；

5.10 系統示值誤差：不大于0.5％±3με；

5.11 零漂：不大于2με/2h；

5.12 長導線電阻修正范圍：0.0～100Ω；

5.13 自動平衡范圍：±15000με（應變計阻值的±1.5%）；

5.14 通訊方式：以太網接口；

5.15 電源：交流供電（交流220V±10％ 50Hz±2％）；

5.16 外形尺寸：

350mm×240mm×105mm（10測點），（長×寬×高）便攜機箱；

350mm×305mm×105mm（20測點）（長×寬×高）便攜機箱；

5.17 重量：10測點: 4.8kg；

          20測點: 5.75kg。

6、使用環境

使用環境適用于GB6587-2012-Ⅱ組條件。

6.1 溫度：

（1）貯存條件：-40℃～60℃；

（2）極限條件：-10℃～50℃；

（3）工作范圍：0℃～40℃。

6.2 濕度：

（1）工作范圍：40℃（20～90）%RH；

（2）貯存條件：50℃  90%RH24h。

6.3 振動（非工作狀態）：

（1）頻率循環范圍：5 Hz～55 Hz～5Hz；

（2）驅動振幅（峰值）：0.19mm；

（3）掃頻速率：小于或等于1倍頻程/min；

（4）在共振點上保持時間：10min；

（5）振動方向：x、y、z。
