1、概述

TZT5965分布式在線監測系統具有通訊可靠、傳輸距離遠，測試精度高、噪聲低、漂移小，環境適應性強、可維護性高等特點，是專為工程測試領域精心打造的一款用于長期在線監測的產品。該產品可廣泛運用于港口機械、橋梁建筑、軌道交通等從建設到投入運營整個階段的狀態監測，能在雷雨頻繁、電磁輻射、溫差變化大等惡劣環境下穩定可靠運行。系統可完成應力應變、應變式傳感器、IEPE加速度傳感器、磁電式速度傳感器、熱電偶溫度傳感器以及4mA-20mA變送器的輸出信號的適調、采集和分析。

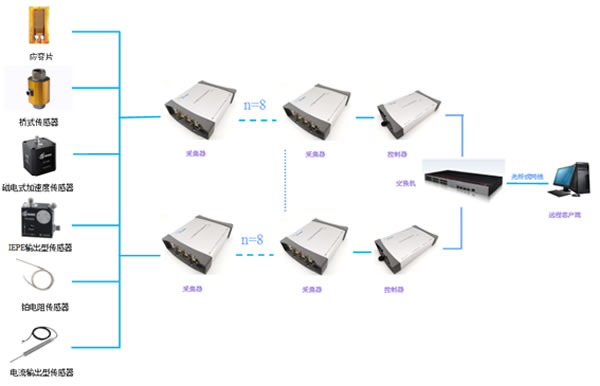

傳統的在線監測儀器在分布式測點距離較遠時優勢不大，安裝費用高，使用環境有局限性，且后期系統維護不方便。TZT5965分布式在線監測系統采用模塊化設計，每個采集器即一個模塊，模塊故障僅需更換采集模塊即可，大大提高系統維護性。采集器與控制器之間通過以RS485連接，最遠可實現500米的通訊及采集。控制器與控制器可通過交換機無限擴展。支持同步擴展，可適應各類在線監測現場。

2、應用范圍

2.1 可完成全橋、半橋、1／4橋（120Ω三線制自補償）狀態的應力應變測試分析；

2.2 配合橋式傳感器，實現各種物理量的測試和分析；

2.3 配合IEPE（ICP）壓電式傳感器，實現振動加速度、振動速度、振動位移（模擬積分可選）的測試和分析；

2.4 配合壓電式傳感器，實現振動加速度、振動速度、振動位移及壓力、自由場的測試和分析；

2.5 電壓輸入，與熱電偶、電渦流傳感器、磁電式速度傳感器及各種變送器配合，對多種物理量進行測試和分析；

2.6 各種熱電阻（如鉑電阻、銅電阻等）溫度傳感器，對溫度進行測試分析；

2.7配合振弦式傳感器，實現各種物理量的測試和分析；

2.8各種兩線制或三線制4~20mA電流輸出型傳感器，對電流輸出型傳感器所測試的各物理量進行測量和分析。

3、特點

3.1 充分考慮系統的可靠性、數據的真實性；

3.2 系統采用無限擴展的設計，完全滿足了大范圍測點結構監測的需要；

3.3可對橋梁結構、工程機械、港口機械、房屋結構等大型結構的運營狀況24小時連續不斷進行監控，多種類型采集器可自由組合搭配，完成應變、振動、溫度等物理量的測試；

3.4使用百兆以太網通訊與計算機連接，可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，最高連續采樣速率可達100Hz/通道；

3.5每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、高速動態信號的測量需求；

3.6先進的隔離技術和合理的接地，使系統具有極強的抗干擾能力，用于各種工程現場的檢測；

3.7 DMA方式實時傳送，實現了長時間數據傳送的高速、不漏碼、不死機，并連續記錄數據，不間斷的對所有數據實時識別；

3.8 每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，抗混濾波器，消除通道間串?dāng)_影響，提高系統的抗干擾能力；

3.9 設備一旦出現故障前兆，及時報警，并實時海量采集所有故障信息，為了解故障現象和分析故障原因提供可靠的數據；

3.10 并聯采集系統，不會因個別采集器的故障引起整套系統的癱瘓；

3.11 具有斷電自動恢復和錯誤報告功能；

3.12 基于B/S，C/S構架的網絡版軟件，通過企業內部局域網和internet公共網實現多點遠程監控；

3.13企業內部局域網和internet公共網上的授權終端均可登陸數據庫服務器，實現遠程專家會診;

3.14尺寸?。?50*150*60mm），重量輕（0.6kg），安裝方便。

4、技術指標

5、大型結構在線監測系統平臺

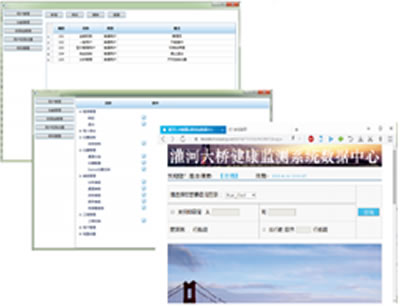

在線監測分析系統軟件平臺

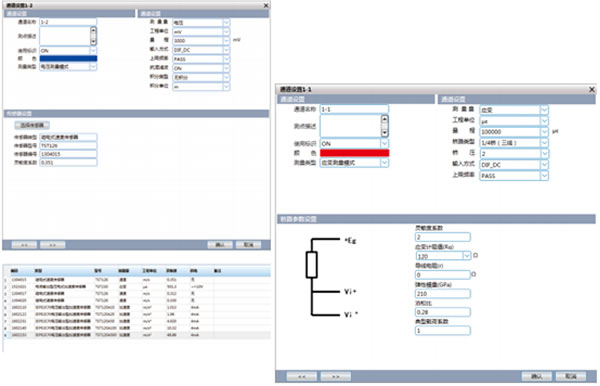

     具有用戶管理、通道設置、組態管理、報警管理等功能，這些設置功能需要有相應的管理權限的用戶才能使用，普通的用戶只具有瀏覽功能，或具有部分管理權限。

     具有傳感器類型管理、工程單位管理、系統選項等功能。用戶可通過傳感器類型管理來管理傳感器的類型，在工程單位管理界面中，系統已經內置了多種常用工程單位，用戶可以新建自己的工程單位，也可以對已有單位進行編輯、刪除等工作。用戶可根據自己的習慣設置窗口布局。

    具有組態管理功能，組態是按照多層的樹形結構的方式對系統設備進行管理。在組態中包含組織類、設備類、測點類等若干種基本的組態節點類型。各個組態節點類型之間的隸屬關系可以由用戶組織設定，也可以添加組態節點的類型。組態樹窗口位于系統界面的左邊，由三部分組成：組態、自定義組態、儀器組態。組態樹的節點一般有總站、分站、設備、動態測點幾層，在建立組態樹時依次建立各級節點。
