一、項目簡介
十層模擬房屋在地震波的作用情況下,會產生較大的橫向振動,直接影響結構的強度、精度。對已有十層房屋結構各種狀態下(自由狀態,工作固定狀態)的動力學特性進行試驗測試,掌握在不同震級的地震波作用下的動力學特性,結合有限元技術合理的修改房屋的局部結構(諸如直徑、厚度等),可以有效的控制房屋受到地震的過程中的振動量級。
二、測試設備
TST3826E靜態態信號測試分析系統
混凝土應變片
鋼筋計
頂桿位移傳感器
TSTDAS動態信號測試分析系統軟件
筆記本電腦
三、測試內容
在模型結構的預設點安裝混凝土應變片、鋼筋計和頂桿位移傳感器,連接到儀器端,在模擬地震波激勵的情況下,讀取傳感器的數據,分析振動情況。

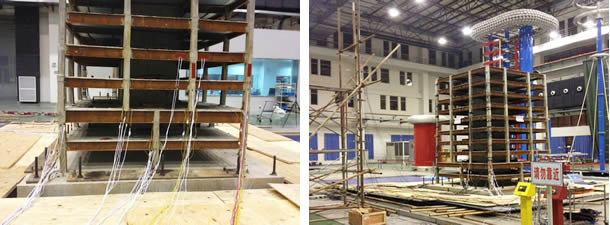

四、現場圖片
